Tamaño do cóbado estándar e grao de serie de espesor de parede

Tipo Categoría Código
cóbado de 45 graos longo radio 45E(L)
cóbado longo radio 90E(L)
raio curto 90E(S)
radio longo Diámetro redutor 90E(L)R
cóbado de 180 graos longo radio 180E(L)
raio curto 180E(S)
Articulación redutora concéntricos R(C)
Redutor excéntrico R(E)
Tee iguais T(S)
diámetro reducido T(R)
Cruces iguais CR(S)
diámetro reducido CR(R)
Cap C

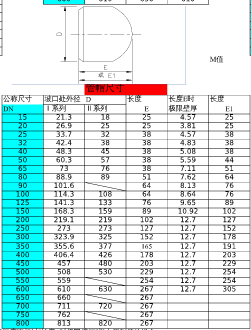

 微信截图_20221124180458 微信截图_20221124180512微信截图_20221124180542

微信截图_20221124180359

Clasificación do cóbado
1. Segundo o seu raio de curvatura, pódese dividir en raio longocóbadoe cóbado de radio curto.Un cóbado de radio longo significa que o seu raio de curvatura é igual a 1,5 veces o diámetro exterior do tubo, é dicir, R=1,5D.Un cóbado de raio curto significa que o seu raio de curvatura é igual ao diámetro exterior do tubo, é dicir, R=D.Na fórmula, D é o diámetro do cóbado e R é o raio de curvatura.O cóbado máis usado é 1,5D.Se non se indica no contrato como 1D ou 1.5D, os estándares executivos máis utilizados en China para optimizar a selección de 1.5D son GB/T12459-2005, GB/T13401-2005 e GB/T10752-1995.
2. Segundo a forma da estrutura, adoita ser cóbado redondo, cóbado cadrado, etc.
Dimensións relevantes do cóbado
En xeral, o ángulo do cóbado, o raio de curvatura, o diámetro, o espesor da parede e o material só se poden determinar despois de coñecer os seguintes datos.
Cálculo do peso teórico do cóbado
1. Cóbado redondo: (diámetro exterior - grosor da parede) * grosor da parede * coeficiente * 1,57 * diámetro nominal * coeficiente múltiple: aceiro carbono: 0,02466
Aceiro inoxidable: 0,02491Aliaxe 0,02483
Codo de 90 ° (diámetro exterior - grosor da parede) * espesor da parede * coeficiente (0,02466 para aceiro carbono) * 1,57 * diámetro nominal * múltiple/1000 = peso teórico do cóbado de 90 ° (kg)
2. Cóbado cadrado:
1,57 * R * perímetro da boca cadrada * densidade * grosor
Cálculo da área do cóbado Se se calcula o peso, pode usar o peso/densidade/espesor para calcular a área, pero preste atención á unidade de unidades
1. Cóbado redondo = 1,57 * R * calibre * 3,14;
2. Cóbado cadrado=1,57 * R * perímetro da boca cadrada
R significa radio de curvatura, método de cálculo do cóbado de 90 °
